一、规范介绍

1.中国

目前国内涉及光伏支架结构设计的行业、 国家标准或规范有如下几本：

《光伏支架结构设计规程》NB/T 10115-2018

《太阳能光伏系统支架通用技术要求》JG/T 490-2016

《光伏发电站设计规范》GB 50797-2012

《太阳能发电站支架基础设计规范》GB 51101-2016

《建筑结构荷载规范》GB 50009-2012

《建筑抗震设计规范》 [12] GB 50011-2010 （2016年版）

《钢结构设计标准》GB 50017-2017等

2.美标

美国没有专门针对光伏支架结构设计的标准规范， 当采用美国规范进行光伏支架结构设计时,主要还是依据门户 规范 IBC 下的荷载规范《Minimum design loads for buildings and otherstructures》ASCE 7、 钢结构设计规范《Specificationfor structural steel buildings》AISC360 以及其下延伸的抗震钢结构规范《Seismic provisions for structural steel buildings》AISC34。

3.欧标

欧洲规范体系也没有专门针对光伏支架结构设计的设计规范。若采用欧标体系进行支

架结构设计， 主要依据规范有：结构设计基础规范《Eurocod - basic of structural design》

BS EN1990、雪荷载规范《Eurocode 1- actions onstructures-part 1-3: general actions, snow loads》BS EN 1991-1-3、 风荷载规范《Eurocode 1- actionson structures-part 1-4: general actions, windactions》BS EN 1991-1-4、 钢结构设计规范《Eurocode 3: design of steel structures-part 1-1》BS EN 1993-1-1 等。

二、荷载计算

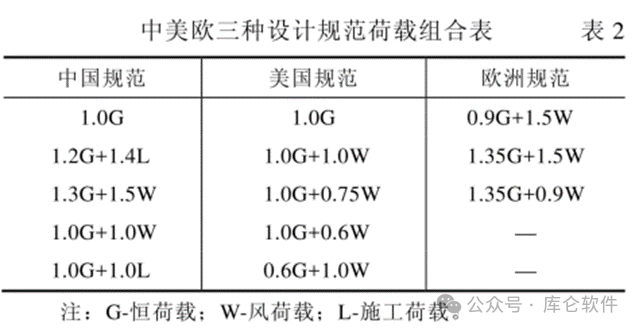

在光伏设计中，风荷载在可变中起主导作用。中美欧三种标准的常规情况下的荷载组合如下：

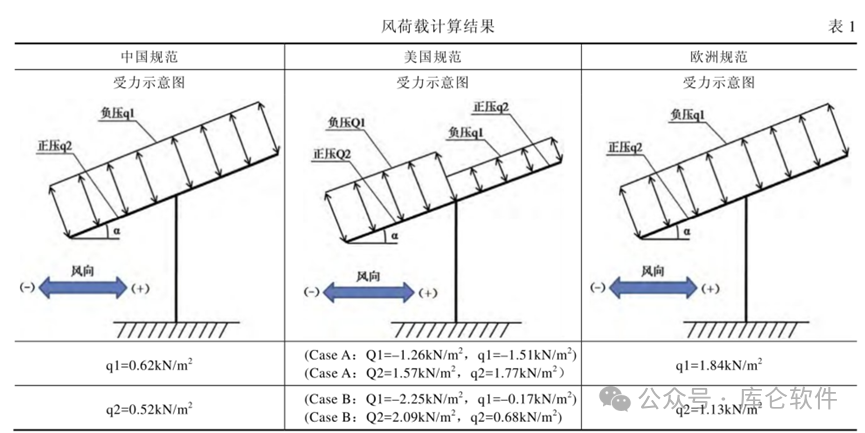

其中起主控作用的风荷载计算，三种标准的差异见下图所示：

由于GEO5软件仅针对岩土问题，上部荷载的计算还是要由工程师进行把控。

以上图文内容均引自：[1]江赛雄,王云正,严旭.光伏支架结构采用中美欧规范设计差异分析[J].建筑结构, 2020(S01):5.
